蔡司多傳感器（MASS）方案介紹

發布日期：2024-07-22 19:39:49

 隨著制造業的不斷發展，產品的種類和復雜性不斷增加，對精度的要求也在不斷提高。蔡司三坐標提供多種靈活的解決方案，以滿足不同客戶的需求，從而實現經濟、高效、準確的檢測目標。ZEISS MASS技術（Multi Application Sensor System）為提高三坐標檢測的靈活性提供了強有力的支持。MASS技術保證了一臺三坐標可以同時配備多種測量傳感器。

通過燕尾槽連接機構可以快速更換不同的傳感器，如下圖所示：只需將要更換的傳感器插入燕尾槽并鎖定螺栓，即可實現傳感器的快速更換。

01箱體件檢測

蔡司VAST gold（接觸式）傳感器的最大承重能力為600g，探頭的最大長度為800mm。它可以靈活地響應箱式類工件的檢測，同時在確保精度前提下盡可能提高檢測的可達性。

02多角度復雜工件檢測

當需要檢測多方向或不可外力接觸的表面時，可以使用蔡司RDS XXT（接觸式）或DotScan（非接觸式）傳感器。RDS測座可提供靈活的測量工作角度，接觸式與非接觸式傳感器可根據需要自動切換，大大提高了檢測的靈活性。

03齒輪檢測

除了常規的形位公差檢測外，蔡司三坐標還提供多種標準化的產品檢測軟件。通過在原有三坐標的基礎上開通蔡司GEAR Pro模塊，可以實現標準化的齒輪檢測，包括齒形、齒向和齒距等齒輪檢測參數。

04葉片檢測

與齒輪模塊類似，只需開通激活葉片檢測模塊，即可根據產品要求選擇使用接觸式或非接觸式傳感器來完成葉片參數的檢測，例如前緣、后緣、葉盆和葉背的最大和最小偏差等。

05微小尺寸測量

蔡司ViScan（非接觸式）類似于傳統的2D投影儀，特別適用于測量小而軟的二維幾何尺寸，如金屬薄片、橡膠等其他軟材料，以及在鈑金件上沖孔或電路板上非常小的孔 ，這些尺寸很難用傳統的接觸式傳感器測量。

06電機線圈檢測

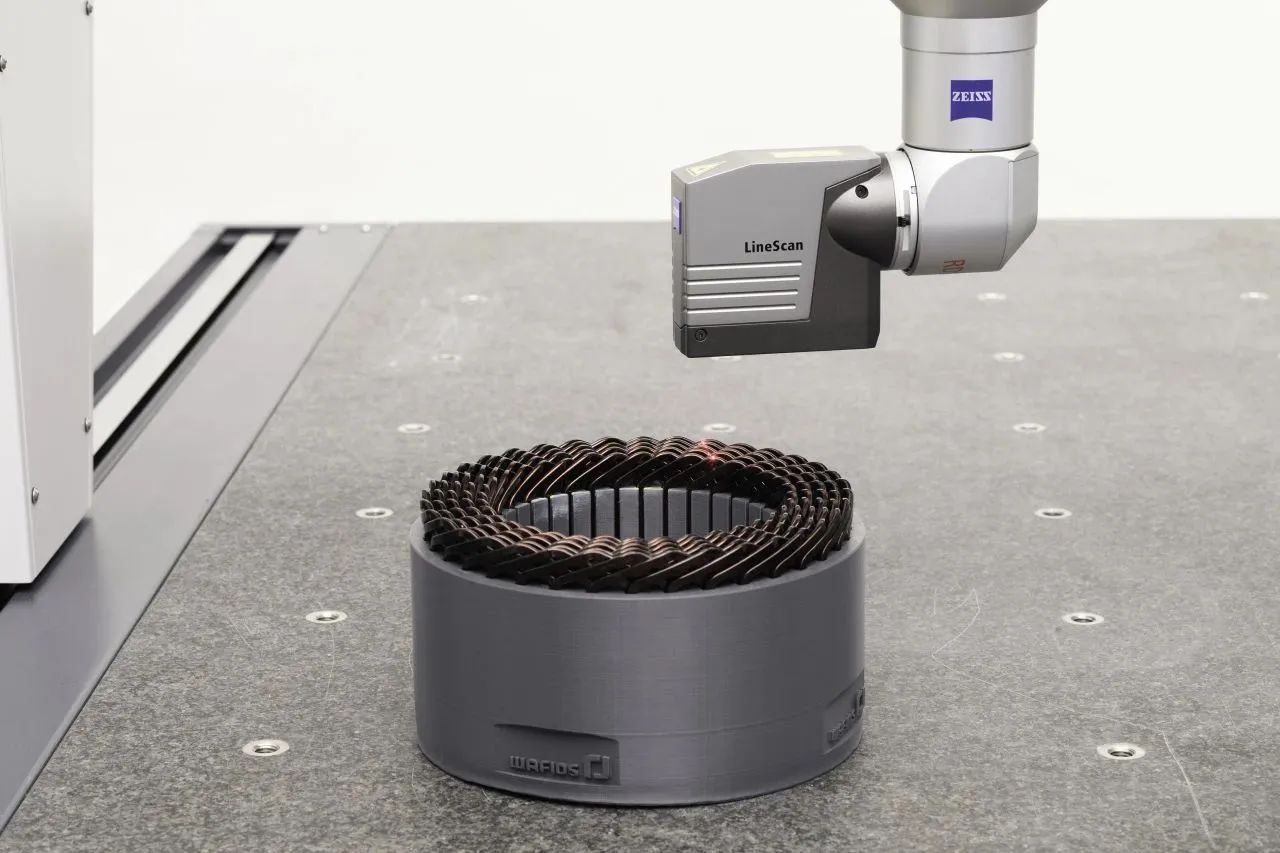

蔡司 LineScan（非接觸式）傳感器可以在短時間內高效的采集大量的點云數據，精準的解決了電機線圈檢測的難點。

總 結

由于使用了MASS技術，可以在同一個三坐標上快速更換多個蔡司探頭：無論是光學探頭還是接觸式探頭，被動探頭還是主動探頭。因此，它為三坐標檢測提供了更大的靈活性，為測量提供了更多的可能性，為三坐標賦予了更多的使命，從而為公司實現成本降低和效率提高提供了強有力的支持。
